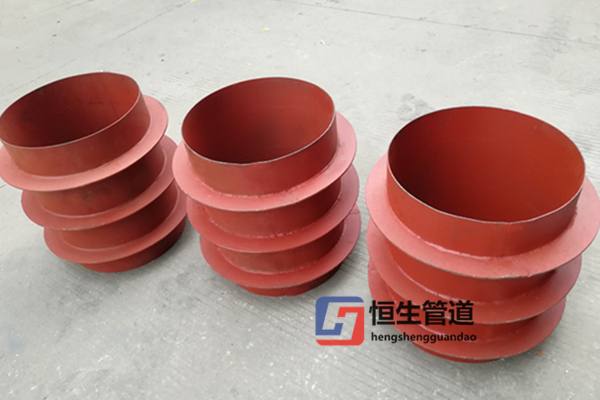

人防通風套管（訂制型）

人防通風套管簡介 13213140111


? ? ?

? ? ? ? 人防通風套管根據不同使用部位要求分為一道翼環通風套管、雙翼環通風套管、三翼環通風套管。

? ? ? ? 人防通風套管安裝需預先在現澆混凝土墻和樓板內預留密閉風管，不允許有后剔鑿現象，所以在預留時必須準確，不得遺漏；密閉管的加工和預埋固定是重點，預埋在墻內的部分采用不小于3mm厚的鋼板焊接或采用不小于3mm厚的焊接鋼管，采用焊接鋼板時必須使用機械卷圓，焊接嚴密，保證密閉環不滲漏，管內除銹后刷紅丹漆兩道，面漆一道，埋設在混凝土內的管外只須除銹；密閉管預埋的坐標標高必須準確，固定牢固并設置0.5%的坡度坡向室外，保證打混凝土密閉管不移位。針對本工程的密閉管直徑大的特點，預埋時不得私自切割結構鋼筋，必須由結構技術人員處理，保證結構不受影響。此部位的預埋方法要根據系統所在的功能、位置、土建施工方法等進行施工。?

? ? ? ? 人防通風套管（進風、送風、排風、測壓管）的材質、制作必須遵照《防空地下室通用圖》執行。凡埋在密閉墻內的通風管道均需采用密閉作法，要求與土建密切配合同時施工，不得事后剔鑿。

? ? ? ? 人防通風套管應用于人防工程地下基礎建設預埋中，人防通風套管一般采用3mm厚鋼板制作，翼環采用6-10mm厚，人防通風套管長度根據人防工程墻體厚度定額，人防通風套管必須用鋼板封堵預埋套管預埋前要在中間部位加密閉肋，其接口部位要滿焊其密閉肋必須和墻筋焊接牢固，已起到牢固和戰時密閉效果密閉肋就是鋼板中間開孔的厚度在6－8mm鋼板封堵在8mm。


人防通風套管尺寸 13213140111

規格 DN150 DN200 DN300 DN400 DN500 DN600 DN800 DN1000
內徑 166 215 315 441 560 666 870 1090
環厚 5 5 5 5 5 5 5 5
管厚 3 3 3 3 3 3 3 3



人防通風套管標準 13213140111

? ? ? ? ?建筑標準設計圖集《FK01~02防空地下室通風設計》

? ? ? ? ?河南恒生管道制造有限公司多年來制造防水套管系列產品：02S404柔性防水套管、02S404剛性防水套管、07FS02防空地下室給排水設施安裝圖集防空地下室密閉套管、07FD02防空地下室電氣設備安裝圖集電氣用套管、07FK02?防空地下室通風設備安裝圖集通風套管、S312防水套管、熱鍍鋅防水套管、加長型防水套管、雙面密封型柔性防水套管、不銹鋼材質防水套管。

? ? ? ? 歡迎全國廣大工程管道配套商與施工單位來電咨詢訂購。
