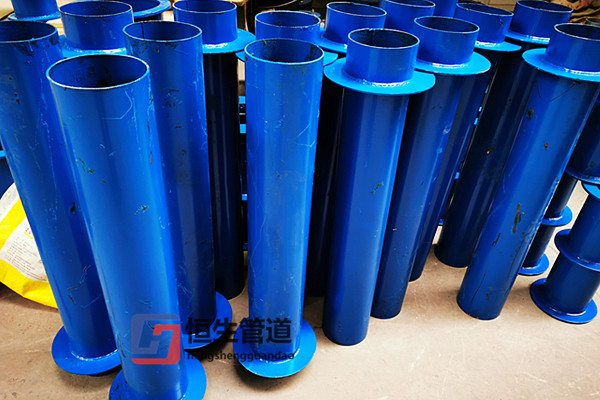

剛性防水套管（加長型）

剛性防水套管簡介 13213140111

? ? ? ? ?一般在做水池的時候要用到剛性防水套管,它是管道通向水池的通道。但是普通的套管很難密封,從而從套管與管道之間會(huì )有漏水,套管與墻壁之間也易漏水。只用防水套管的話解決了套管與墻壁之間的漏水,還不能解決套管與管道之間的密封,柔性防水套管正好可以解決兩種問題。剛性防水套管是只在套管外壁焊接止水環。根據設計院工程圖紙，提前將剛性防水套管預埋于混凝土墻內，如果僅僅是考慮管道的穿墻，而不考慮穿墻后，墻體兩面的防水性能以及管道的位移變形，多用于地下室，樓層穿墻管道。

柔性防水套管的標準是02S404防水套管標準，但是產品的型號沒有給于明確的產品型號，我公司制造的柔性防水套管型號為RT1-A型，這里為大家講解我公司柔性防水套管型號標注含義，R指柔性，標注G的話就是剛性的意思，T是套管，1是Ⅰ型密封膠圈形式，2的話就是Ⅱ型密封膠圈密封形式，A是A型防水套管，標注B就是B型防水套管。

剛性防水套管型號說明

GT-1是剛性防水套管的型號，02S404防水套管標準中剛性防水套管分為ABC三種類型，也相對GT-1/GT-2/GT-3三種型號，關于防水套管的型號沒有給于明確標準，我公司跟據多年的防水套管經驗標注剛性防水套管為GT-1型，直至現在業內剛性防水套管型號也都以GT1型為標準。

剛性防水套管尺寸 13213140111

規格 工作管尺寸 擋圈外徑 套管管外徑 翼環外徑 管厚 環厚
DN D1 D2 D3 D4 δ b
50 60 80 114 225 3.5 10
65 75.5 95 121 230 3.75 10
80 89 110 140 250 4 10
100 108 130 159 270 4.5 10
125 133 155 180 290 6 10
150 159 180 219 330 6 10
200 219 240 273 385 8 12
250 273 295 325 435 8 12
300 325 345 377 500 10 14
350 377 400 426 550 10 14
400 426 445 480 600 10 14
450 480 500 530 650 10 14
500 530 550 590 730 10 16
600 630 660 690 930 10 16
700 720 750 790 920 10 16
800 820 850 880 1020 10 16
900 920 950 980 1120 10 16
1000 1020 1050 1080 1230 10 16
1200 1220 1250 1290 1430 12 20
1400 1420 1450 1490 1630 12 20
1600 1620 1650 1690 1830 14 20
1800 1820 1850 1900 2040 16 20
2000 2020 2050 2100 2240 16 20
剛性防水套管尺寸表 ?執行標準《02S404防水套管》建筑標準設計圖集


剛性防水套管標準 13213140111


? ? ? ? 建筑標準設計圖集《02S404防水套管圖集》

? ? ? ? 河南恒生管道制造有限公司多年來制造防水套管系列產品：02S404柔性防水套管、02S404剛性防水套管、07FS02防空地下室給排水設施安裝圖集防空地下室密閉套管、07FD02防空地下室電氣設備安裝圖集電氣用套管、07FK02?防空地下室通風設備安裝圖集通風套管、S312防水套管、熱鍍鋅防水套管、加長型防水套管、雙面密封型柔性防水套管、不銹鋼材質防水套管。歡迎全國廣大工程管道配套商與施工單位來電咨詢訂購。
