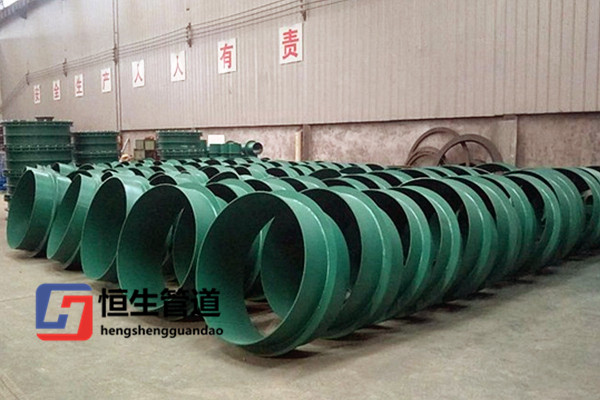

剛性防水套管

剛性防水套管簡介 13213140111

? ? ? ? ?河南恒生管道制造有限公司生產剛性防水套管是按照02S404防水套管圖集尺寸加工,厚度及止水環寬度均達到圖集要求,保證工程安裝使用質量,歡迎來電咨詢訂貨! ? ? ??

? ? ? ??防水套管一般根據設計要求,由設計指定采用何種材質、何種形式的防水套管。穿樓板或內墻,一般可以采用剛性防水套管;也可以用塑料管套管;穿越地下室外墻或者有防水要求的部位,宜采用剛性防水套管;對于水泵房等有嚴格防水要求的,宜采用柔性防水套管。

? ? ? ? 防水套管制作安裝:

? 1、在加工制作套管前認真熟悉圖紙并分析如何制作安裝預埋套管。
? 2、根據建筑平面圖,結構管面圖以及建筑立面圖,來確定套管的長度。再根據給排水平面圖和大樣圖,并參照標準圖集來制作。
? 3、給排水套管在制作時應注意,安裝后應管口與墻、梁、柱完成面 相平。
? 4、鋼套管須與止水翼環周邊滿焊。
? 5、電氣套管安裝后管口兩邊應伸出墻、梁、柱面5cm -10cm。 在制作防水套管時,翼環和套管厚度應符合規范要求,防水套管 的翼環兩邊應雙面滿焊,且焊縫飽滿,平整,光滑,無夾渣,無氣泡, 無裂紋等現象。焊好后,把焊渣清理干凈,再刷兩遍以上的防銹漆。 在安裝時,套管兩端應用鋼筋三方以上夾緊固定牢固,并不得歪斜。

剛性防水套管尺寸 13213140111

規格 工作管尺寸 擋圈外徑 套管管外徑 翼環外徑 管厚 環厚
DN D1 D2 D3 D4 δ b
50 60 80 114 225 3.5 10
65 75.5 95 121 230 3.75 10
80 89 110 140 250 4 10
100 108 130 159 270 4.5 10
125 133 155 180 290 6 10
150 159 180 219 330 6 10
200 219 240 273 385 8 12
250 273 295 325 435 8 12
300 325 345 377 500 10 14
350 377 400 426 550 10 14
400 426 445 480 600 10 14
450 480 500 530 650 10 14
500 530 550 590 730 10 16
600 630 660 690 930 10 16
700 720 750 790 920 10 16
800 820 850 880 1020 10 16
900 920 950 980 1120 10 16
1000 1020 1050 1080 1230 10 16
1200 1220 1250 1290 1430 12 20
1400 1420 1450 1490 1630 12 20
1600 1620 1650 1690 1830 14 20
1800 1820 1850 1900 2040 16 20
2000 2020 2050 2100 2240 16 20
剛性防水套管尺寸表 ?執行標準《02S404防水套管》建筑標準設計圖集


剛性防水套管標準 13213140111


? ? ? ? 建筑標準設計圖集《02S404防水套管圖集》

? ? ? ? 河南恒生管道制造有限公司多年來制造防水套管系列產品:02S404柔性防水套管、02S404剛性防水套管、07FS02防空地下室給排水設施安裝圖集防空地下室密閉套管、07FD02防空地下室電氣設備安裝圖集電氣用套管、07FK02?防空地下室通風設備安裝圖集通風套管、S312防水套管、熱鍍鋅防水套管、加長型防水套管、雙面密封型柔性防水套管、不銹鋼材質防水套管。歡迎全國廣大工程管道配套商與施工單位來電咨詢訂購。
